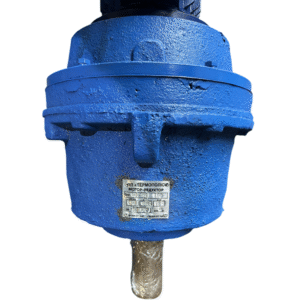

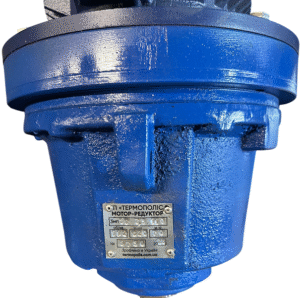

Смотреть видеоРедуктор 3мп 40 работает по принципу два в одном – асинхронный электродвигатель и механизм, увеличивающий крутящий момент и снижающий частоту вращения.
Мотор редуктор 3МП 40 обладает относительно небольшими габаритами и весом, отличающихся в зависимости от типоразмера устройства. Помимо этого, модель змп 40 обладает хорошей устойчивостью к ударным нагрузкам и широкими кинематическими возможностями из-за чего используется практически в любой производственной сфере.
❂ 3МП 40 и его применение ❂
Планетарный мотор редуктор ЗМП 40 предназначен для комплектации приводных устройств, где большую роль играет хороший крутящий момент. Зачастую механизм используется для оборудования:
- бетономешалок;
- оросительных систем;
- котельных;
- прессов;
- поилок для птиц;
- насосных станций;
- измельчения смесей;
- дозаторов.
Этот список далеко не полный, ведь редуктор змп 40 благодаря своим характеристикам нашел применение почти в каждой отрасли: в сельском и лесном хозяйстве, машиностроении, горнодобывающей промышленности, пищевой индустрии и т.д. Единственно, где не рекомендуют использовать данный мотор-редуктор – грузоподъемные устройства.
❂ Редуктор 3МП 40 — расшифровка обозначения ❂
Тип
- планетарный
Радиус размещения сателлитов
- 40 мм
Обороты выходного вала
- от 18 до 280 об/мин
Электродвигатель
- от 0,55 до 11,0 кВт
Исполнение по монтажному способу
- на лапах — G110, G120, G130, G140, G150, G160
- фланцевый — G310, G320, G330
❂ 3мп 40 характеристики ❂
| МОТОР-РЕДУКТОР 3МП-40 | ||||||
| Номинальная частота вращения выходного вала, об/мин | Номинальный крутящий момент на выходном валу, Н.м | Комплектующий электродвигатель | Допускаемая радиально-консольная нагрузка на выходном валу, Н | КПД редукторной части, % | Масса редукторной части, кг (не более) | |
| Марка | Мощность, кВт | |||||
| двухступенчатые | ||||||
| 18 | 375 | АИР90LA8 | 0,75 | 4200 | 97 | 32 |
| 280 | АИР80В8 | 0,55 | ||||
| 22,4 | 375 | АИР80В6 | 1,1 | |||
| 225 | АИР71В6 | 0,55 | ||||
| 28 | 364 | АИР80В6 | 1,1 | |||
| 250 | АИР80А6 | 0,75 | ||||
| 35,5 | 375 | АИР80В4 | 1,5 | |||
| 285 | АИР80А4 | 1,1 | ||||
| 45 | 308 | АИР80В4 | 1,5 | |||
| 225 | АИР80А4 | 1,1 | ||||
| 56 | 365 | АИР90L4 | 2,2 | |||
| 248 | АИР80В4 | 1,5 | ||||
| 71 | 375 | АИР90L2 | 3 | |||
| 280 | АИР80В2 | 2,2 | ||||
| 90 | 310 | АИР90L2 | 3 | |||
| 225 | АИР80В2 | 2,2 | ||||
| одноступенчатые | ||||||
| 112 | 340 | АИР112МВ6 | 4 | 2400 | 98 | 35 |
| 250 | АИР112МА6 | 3 | ||||
| 140 | 340 | АИР132S6 | 5,5 | |||
| 260 | АИР112МВ6 | 4 | ||||
| 180 | 375 | АИР132S4 | 7,5 | |||
| 235 | АИР112М4 | 5,5 | ||||
| 224 | 375 | АИР132S4 | 7,5 | |||
| 230 | АИР112М4 | 5,5 | ||||
| 280 | 375 | АИР132М4 | 11 | |||
| 250 | АИР132S4 | 7,5 | ||||
❂ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ 3МП-40 (ИСПОЛНЕНИЕ- НА ЛАПАХ) ❂
| Обозначение мотор-редуктора | Частота вращения выходного вала, об/мин | L | B | H | L 1 | L 2 | B 1 | B 2 | H 1 | H 2 | H 3 | d1 |
| Не более | ||||||||||||
| 3МП-40 | 3,55…16 | 500 | 224 | 247 | 110 | 170 | 180 | 220 | 112 | 22 | 20 | |
| 18…90 | 625 | 250 | 247 | |||||||||
| 112…280 | 725 | 350 | 305 | 63 | ||||||||
❂ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ 3МП (ИСПОЛНЕНИЕ- НА ФЛАНЦЕ) ❂
| Обозначение мотор-редуктора | Частота вращения выходного вала, об/мин | L | B | L 3 | L 4 | L 5 | D | D 1 | D 2 | d 2 | n |
| Не более | |||||||||||
| 3МП-40 | 3,55…16 | 500 | 224 | 6 | 16 | 90 | 200 | 130 | 165 | 15 | 6 |
| 18…90 | 625 | 250 | |||||||||
| 112…280 | 725 | 350 | |||||||||
| 18…90 | 915 | 400 | |||||||||
| 112…280 | 1240 | 550 | |||||||||
| 18…90 | 1360 | 600 | |||||||||
| 112…280 | 1415 | 600 | |||||||||
❂ ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЦИЛИНДРИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ 3МП-40 ❂
| Мотор-редуктор | d | l | b | t |
| 3МП-40 | 35k6 | 80 | 10 | 38 |
❂ ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КОНИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ 3МП-40 ❂
| Мотор-редуктор | d | d1 | l | l1 | b | t |
| 3МП-40 | 35 | М20х1,5 | 80 | 58 | 6 | 18,55 |
❂ КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ ПО СПОСОБУ МОНТАЖА МОТОР-РЕДУКТОРОВ 3МП ❂
В любой момент вы можете купить 3МП 40 в интернет-магазине «Termopolis», цена на который ниже рыночной. Консультанты помогут подобрать подходящую модель и типоразмер мотор редуктора для вашего устройства. Больше нет необходимости бегать по магазинам, искать лучшие цены, мы все подобрали для вас. Termopolis – гарантия на каждый товар, цены от производителей и качественный сервис с возможностью доставки. Заказывайте мотор редукторы прямо сейчас и забудьте о поломках китайских подделок.
