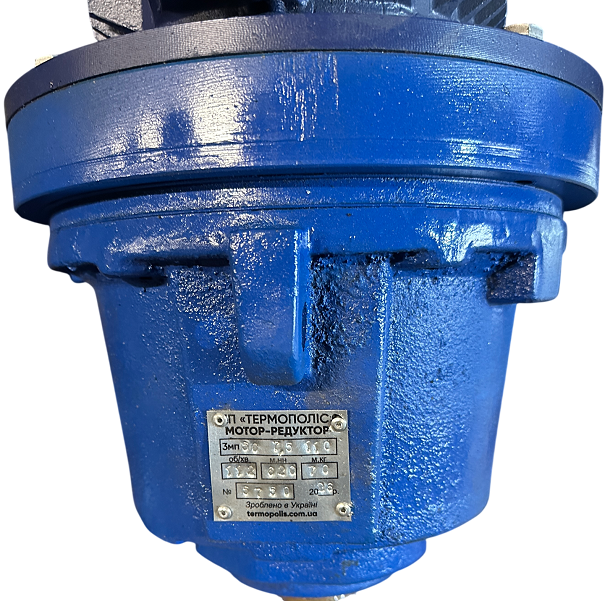

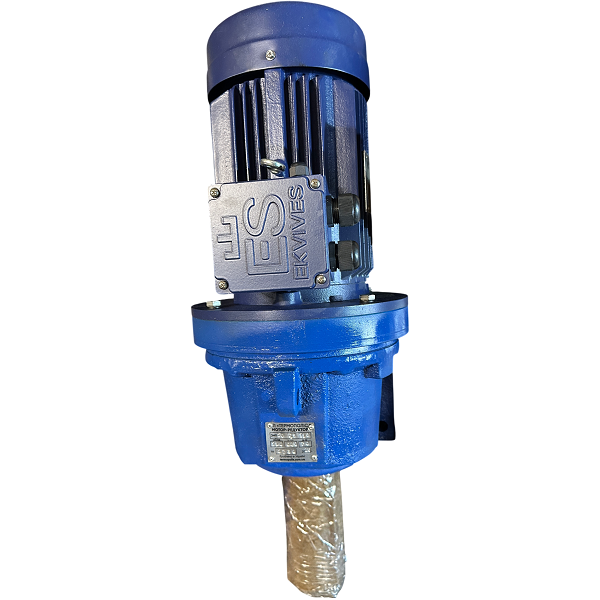

Смотреть видео3МП 50 редуктор работает по принципу два в одном – асинхронный электродвигатель и механизм, увеличивающий крутящий момент и снижающий частоту вращения.
Редуктор обладает относительно небольшими габаритами и весом, отличающихся в зависимости от типоразмера устройства. Помимо этого, модель змп 50 устойчивостью к ударным нагрузкам и широкими кинематическими возможностями из-за чего используется практически в любой производственной сфере.
❂ Мотор редуктор 3МП 50 и его назначение ❂
Планетарный мотор редуктор предназначен для комплектации приводных устройств, где большую роль играет хороший крутящий момент. Зачастую механизм используется для оборудования:
- бетономешалок;
- оросительных систем;
- котельных;
- прессов;
- поилок для птиц;
- насосных станций;
- измельчения смесей;
- дозаторов.
Этот список далеко не полный, ведь редуктор змп 50 благодаря своим характеристикам нашел применение почти в каждой отрасли: в сельском и лесном хозяйстве, машиностроении, горнодобывающей промышленности, пищевой индустрии и т.д. Единственно, где не рекомендуют использовать данный мотор редуктор змп 50 – грузоподъемные устройства.
❂ 3МП 50 — расшифровка обозначения ❂
Тип :
- планетарный
Радиус размещения сателлитов
- 50 мм
Обороты выходного вала
- от 18 об/мин до 280 об/мин
Электродвигатель
- от 1,5 кВт до 15,0 кВт
Исполнение по монтажному способу
- на лапах — G110, G120, G130, G140, G150, G160
- фланцевый — G310, G320, G330
❂ 3мп 50 характеристики ❂
| МОТОР РЕДУКТОР 3МП-50 | ||||||
| Номинальная частота вращения выходного вала, об/мин | Номинальный крутящий момент на выходном валу, Н.м | Комплектующий электродвигатель | Допускаемая радиально-консольная нагрузка на выходном валу, Н | КПД редукторной части, % | Масса редукторной части, кг (не более) | |
| Марка | Мощность, кВт | |||||
| двухступенчатые | ||||||
| 18 | 750 | АИР100L8 | 1,5 | 6420 | 97 | 48 |
| 570 | АИР90LB8 | 1,1 | ||||
| 22,4 | 750 | АИР100L6 | 2,2 | |||
| 570 | АИР90L6 | 1,5 | ||||
| 28 | 730 | АИР100L6 | 2,2 | |||
| 495 | АИР90L6 | 1,5 | ||||
| 35,5 | 750 | АИР100S4 | 3 | |||
| 570 | АИР90L4 | 2,2 | ||||
| 45 | 660 | АИР100S4 | 3 | |||
| 480 | АИР90L4 | 2,2 | ||||
| 56 | 680 | АИР100L4 | 4 | |||
| 510 | АИР100S4 | 3 | ||||
| 71 | 730 | АИР100L2 | 5,5 | |||
| 530 | АИР100S2 | 4 | ||||
| 90 | 570 | АИР100L2 | 5,5 | |||
| 415 | АИР100S2 | 4 | ||||
| одноступенчатые | ||||||
| 112 | 620 | АИР132M6 | 7,5 | 3430 | 98 | 55 |
| 455 | АИР132S6 | 5,5 | ||||
| 140 | 750 | АИР160S6 | 11 | |||
| 510 | АИР132M6 | 7,5 | ||||
| 180 | 750 | АИР160S4 | 15 | |||
| 570 | АИР132M4 | 11 | ||||
| 224 | 610 | АИР160S4 | 15 | |||
| 450 | АИР132M4 | 11 | ||||
| 280 | 495 | АИР160S4 | 15 | |||
| 365 | АИР132M4 | 11 | ||||
❂ МОТОР РЕДУКТОР 3МП 50 — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (ИСПОЛНЕНИЕ- НА ЛАПАХ) ❂
| Обозначение мотор-редуктора | Частота вращения выходного вала, об/мин | L | B | H | L 1 | L 2 | B 1 | B 2 | H 1 | H 2 | H 3 | d1 |
| Не более | ||||||||||||
| 3МП 50 | 3,55…16 | 637 | 270 | 295 | 145 | 210 | 220 | 266 | 132 | 22 | 22 | |
| 18…90 | 682 | 270 | 295 | |||||||||
| 112…280 | 925 | 350 | 360 | 43 | ||||||||
| 18…90 | 741 | 350 | 345 | |||||||||
| 112…280 | 960 | 400 | 440 | |||||||||
❂ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР РЕДУКТОРОВ 3МП 50 (ИСПОЛНЕНИЕ- НА ФЛАНЦЕ) ❂
| Обозначение мотор редуктора | Частота вращения выходного вала, об/мин | L | B | L 3 | L 4 | L 5 | D | D 1 | D 2 | d 2 | n |
| Не более | |||||||||||
| ЗМП 50 | 3,55…16 | 637 | 270 | 8 | 18 | 124 | 250 | 180 | 215 | 17 | 6 |
| 18…90 | 682 | 270 | |||||||||
| 112…280 | 925 | 350 | |||||||||
| 18…90 | 741 | 350 | |||||||||
| 112…280 | 960 | 400 | |||||||||
❂ ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЦИЛИНДРИЧЕСКИХ ВАЛОВ МОТОР РЕДУКТОРОВ 3МП 50 ❂
| Мотор редуктор | d | l | b | t |
| ЗМП 50 | 45k6 | 110 | 14 | 48,5 |
❂ ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КОНИЧЕСКИХ ВАЛОВ МОТОР РЕДУКТОРОВ 3МП 50 ❂
| Мотор редуктор | d | d1 | l | l1 | b | t |
| ЗМП 50 | 45 | М30х2,0 | 110 | 82 | 12 | 23,45
|
❂ КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ ПО СПОСОБУ МОНТАЖА МОТОР-РЕДУКТОРОВ 3МП ❂
В любой момент вы можете купить мотор редуктор 3МП 50 в интернет-магазине «Termopolis». Консультанты помогут подобрать подходящую модель и типоразмер мотор редуктора для вашего устройства. Больше нет необходимости бегать по магазинам, искать лучшие цены, мы все подобрали для вас. Termopolis – гарантия на каждый товар, цены от производителей и качественный сервис с возможностью доставки. Заказывайте мотор-редукторы прямо сейчас и забудьте о поломках китайских подделок.
